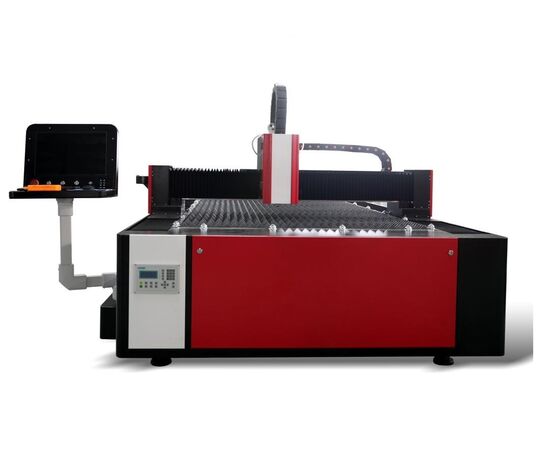

ОПТОВОЛОКОННЫЙ ЛАЗЕРНЫЙ СТАНОК ДЛЯ РЕЗКИ МЕТАЛЛА FS1530

1

Модель станка

FS1530

2

Рабочая зона

3000x1500 мм

3

Тип лазерного излучателй

Волоконный лазер

4

Мощность лазера

1000Вт, 1500Вт, 2000Вт или 3000Вт фирмы Raycus laser

5

Длина волны лазера

1060 мм

6

Структура по оси X, Y

Зубчатые рельсы Тайвань HIWIN

7

Способ охлаждения лазера

Водяное охлаждение

8

Скорость резки

до 60 м/мин

9

Мак. скорость

до 80 м/мин

10

Максимальное ускорение

1G

11

Точность позиционирования

± 0.03 мм

12

Повторная точность позиционирования

± 0.02 мм

13

Минимальная ширина линии

± 0.02 мм

14

Система управления

Cypcut 2000(панель управления)

15

Тип двигателя

Японский серво-двигатель Fuji или Yaskawa

16

Общая мощность станка

до 12 кВт

17

Дополнительный газ

Кислород, азот и воздух

18

Рабочее напряжение

AC 380В, 50 Гц

19

Габариты упаковки

4900×2280×2000мм

20

Масса нетто/брутто

2500KG/2700KG

Мощность источника

1000Вт

1500Вт

2000Вт

3000Вт

Материал / Газ

Толщина, мм

Размер сопла, мм.

Углеродистая сталь (Кислород)

1

1,2

10

22

26

34

2

1,5

6,2

6,8

7,2

7,5

3

2.0

3

3,6

4

4,4

4

2.0

2,2

2,8

3,2

3,8

5

2.0

1,8

2,4

2,8

3,2

6

2,5

1,6

2

2,4

2,8

8

2,5

1,2

1,4

1,6

2,2

10

2,5

0,7

1

1,2

1,6

12

3

0,6

0,8

1

1,4

14

3

0,6

0,9

1

16

4

0,5

0,8

0,8

18

4

0,7

0,7

20

4

0,6

22

4

0,5

Мощность источника

1000Вт

1500Вт

2000Вт

3000Вт

Нержавеющая сталь (Азот)

1

1,5

23,8

26,4

30

34

2

1,5

10,8

11,9

12,7

15,4

3

1,5

2,3

4,1

6,1

8,6

4

1,5

1,3

2,2

4,2

5,5

5

1,5

0,7

1,2

2

4,3

6

1,5

1

1,8

3,1

8

1,5

0,9

2

10

1,5

0,8

12

1,5

0,5

Мощность источника

1000Вт

1500Вт

2000Вт

3000Вт

Алюминий (Азот)

1

1,5

8,4

16

22

34

2

1,5

3,4

6,6

8,4

15

3

1,5

1,4

3,8

5,5

7,6

4

1,5

1,4

2,6

4

5

1,5

1,7

3,3

6

1,5

0,9

2,1

8

1,5

0,9

10

1,5

0,6

Мощность источника

1000Вт

1500Вт

2000Вт

3000Вт

Медь (Азот)

1

1,5

8

12

14

22

2

1,5

3,2

4

6

8

3

1,5

1

2,2

3,4

5,2

4

1,5

1,4

1,8

4

5

1,5

1,2

1,8

6

1,5

0,6

1,4

8

1,5

0,6

Рабочий стол

1.  Координатный стол высокой точности с ЧПУ

2.  Специально разработанные пневматические ролики, облегчающие загрузку листов

3．Игольчато реечный стол выполненный из стали

Волоконный лазер фирмы Raycus

1.  Иттербиевый волоконный лазер

2.  Низкое энергопотребление

3.  КПД излучателя до 25-30%

4.  Потребляет около 20%-30% электроэнергии по сравнению с другими типами лазеров

5.  Срок службы до 100,000 часов

6. Отсутствие расходных материалов

Оптическая система

1. Передача излучения по волноводу: отсутствие зеркал, необходимости юстировки и контроля за состоянием оптического тракта

2. Лазерный пучок собирается только одним фокусирующим зеркалом

Система автофокусировки модели BCS100:

1.  Система, разработанная на основе китайских и американских технологий, действующая по принципу замера изменений емкости между концом режущего сопла и обрабатываемого материала

2.  Позволяет компенсировать неровности материала с сохранением постоянного фокусного расстояния

3.  Позволяет избежать повреждений сопла и лазерной головки

Пневматика SMC Япония:

1.      Надежная и долговечная система электромагнитных клапанов.

2.      Возможность программного переключения подачи сжатого воздуха, кислорода или азота.

Лазерная головка Raytools BM111 Швейцария:

3.    Надежная герметизация

4.    Система автофокусировки

5.    Система защиты от повреждений

6.    Обеспечивает долгое время работы линз

Двигатели:

1.  Серводвигатели Yaskawa или Fuji (Япония) обеспечивают высочайшую точность позиционирования с отличными динамическими характеристиками, плавностью хода и отсутствием необходимости обслуживания

2.  Серводвигатели установлены по всем осям: X,Y,Z

3.  Точность позиционирования ≤±0.03mm

Направляющие YYC Тайвань:

Зубчатая рейка - шестерня

1.  Рассчитана на высокую нагрузку

2.  Высокая скорость перемещения

3.  Высокая точность позиционирования

4.  Долгое время службы, высокая надежность и плавность работы

Редукторы Shimpo Япония:

Установлены на осях X/Y. Защищает ШВП и обеспечивает плавность хода

Система управления:

1.  Промышленная система управления

Блок питания излучателя:

1.  Блок питания лазерного излучателя использует самые передовые технологии

2.  Состоит из главной цепи, цепи управления, защитной цепи и цепи контроля периферии: подачи воздуха, контроля охлаждения и т.д.

3.  Сигнальная лампа для индикации рабочего состояния

Система автоматической смазки:

1.   Имеет компьютерезированное управление

2.   Смазывает все основные механические узлы оборудования

Система охлаждения CWFL:

Система водяного охлаждения с отображением температуры и автоматическим поддержанием заданной температуры

Центробежный вентилятор 1,3kW:

Малошумный центробежный вентилятор позволяет удалять металлическую пыль, возникающую в процессе резки

Беспроводной пульт управления:

1.   Позволяет управлять основными процессами  станка отдельно от ПК.

2.   Имеет большой функционал и4 малые габариты

Программное обеспечение с поддержкой русского языка:

1.  Поддерживает AutoCAD, CorelDraw и др.

2.  Профессиональное ПО, которое поддерживает раскрой из форматов .dxf, .plt и др.

3.  Позволяет работать со слоями, задавая разные параметры для деталей

4.  Объединяет наложенные друг на друга линии и автоматически объединяет узлы

5.  Сглаживает линии для достижения гладкого реза

6.  Оптимизирует макет для улучшения производительности

7.  Используя функцию компенсации, позволяет достичь высокой точности реза

Программное обеспечение для раскладки

1.  Обеспечивает все необходимые функции управления за процессом

2.  Обеспечивает оптимизацию раскладки при работе с несколькими листами для увеличения производительности процесса

3.  Позволяет значительно снизить себестоимость изготовления деталей

4.  Графическое отображение всего процесса и возможность импорта различных CAD-форматов

5.  Широкий функционал по сбору статистики и созданию отчетов по материалам
