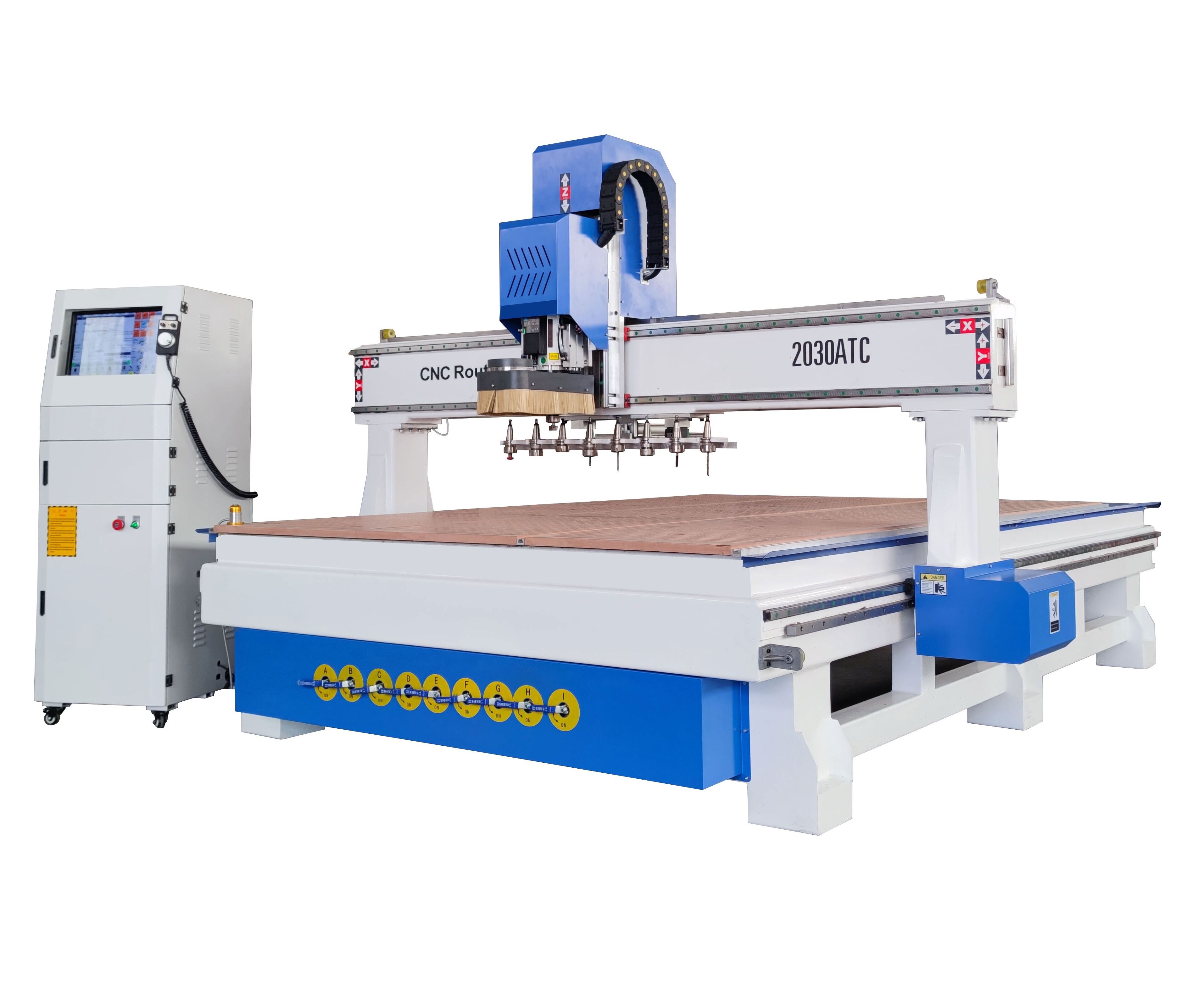

Фрезерный станок с ЧПУ STD2030-ATC

Фрезерно-гравировальный станок STD2030-ATC это станок премиальной серии со встроеной авто сменой инструмента. Данный станок предназначен для раскроя и гравировки на различных материалах в формате 2D и 3D как на плоских материалах.

Станок STD2030-ATC это высокоскоростной и наиточнейший фрезер премиального класса.  Данный станок изготовлен из высококачественных и надежных комплектующих таких как серво драйверы и моторы Leadshine, система управления NCStudio Lambda PM95A или LNC cnc Тайвань, инвертор Delta Тайвань, шпиндель HQD Китай и тд.

Данное оборудование готово работать 24часа в сутки 7дней в неделю, на протяжении долгих лет, выпуская только качественную продукцию.

• На данном станке установлен шпиндель с воздушным охлаждением мощностью 9кВт именитой фирмы фирмы HQD. Станок с таким шпинделем способен обрабатывать все виды жестких материалов такие как дерево (натуральное, МДФ, ДСП и тд.), пластики (акрил, ПВХ, PVC, оргстекло и тд.) мягкий металл (алюминий, латунь и тд.) а также многое другое.
• Рабочий стол специально спроектирован для крепления тяжелых материалов посредством вакуума и Т-образными струбцинами для небольших деталей. На станке используется вакуумная помпа  мощностью 5,5кВт с водяным охлаждением для большего срока службы и стабильной работы. Стол имеет до 8 вакуумных секций для удобства расположения материала.
• Максимальная толщина обрабатываемого материала составляет 200мм, это более чем достаточная высота подъема шпинделя для решения большинства производственных задач.
• Благодаря специальной системе смазки линейных подшипников обслуживание станка становится простым и не требует специальных навыков оператора.
• На гравере установлен частотный преобразователь для управления шпинделем фирмы Delta мощностью 11кВт, фирма Delta основана в 1971году и является основным поставщиком систем ЧПУ в мире.
• Станок управляется посредством передового программно-аппаратного комплекса NCStudio Lambda PM95A или LNC cnc (Тайвань), выбор зависит от производственных задач.
• На гравере используются 4 серво мотора марки Leadshine мощность 1500Вт каждый, это очень мощные, быстрые и точные моторы.
• В качестве направляющих на станке установлены квадратные рельсы шведской фирмы ABBA размером 25мм, данные направляющие имеют высокую точность, способны работать на высоких скоростях и практически не издают шумов.
• В стандартной комплектации гравер имеет сенсорный датчик для замера длинны инструмента.
• На станке используются концевые датчики японской фирмы OMRON.
• Проводка в станке используется Шанхайской фирмы Cardiff, она изготовлена из огнестойкого материала с защитой от статики и магнитных воздействий из вне. Способная выдержать до 300000 сгибаний и разгибаний, это очень долгий срок службы.
• Проводка в кабинете управления используется от знаменитой компании Schneider electric.
• Станок можно использовать в мебельном, рекламном, модельном производствах и т.п. Для изготовления простых и сложных элементов из различных материалов в 3 плоскостях.

 Особенности оборудования:

1. CE сертификат
2. Рабочее напряжение: 380В,AC50/60Гц
3. Рабочая область:2100mm*3000mm*200mm
4. Рама изготовлена из квадратного стального профиля толщиной 8мм, арка из стальной трубы 10мм
5. На осях X и Y используется рейка шестерня для высокой скорости и точности
6. На оси Z используется червячный механизм
7. На вращательной оси используется серво мотор Leadshine с редукторной передачей.
8. Высокоточные квадратные направляющие на осях X,Y,Z
9. Система серво моторов с контроллерами Leadshine
10. Шпиндель HQD 9кВт с воздушным охлаждением
11. Вакуумный стол с T пазами и водокольцевой вакуумной помпой
12. Отдельный шкаф для электроники
13. ARTCAM в комплекте
14. Программно-аппаратный комплекс NCStudio Lambda PM95A или LNC cnc (Тайвань) – выбор зависит от места расположения магазина для инструмента если на арке - LNC cnc, если в конце рабочего стола - Lambda PM95A
15. Система пылеулавливания
16. Система смазки для осей X,Y,Z
17. Размеры используемых цанг 3.175-12.7мм
18. В комплекте 20 фрез
19. Дополнительные инструменты для обслуживания в комплекте

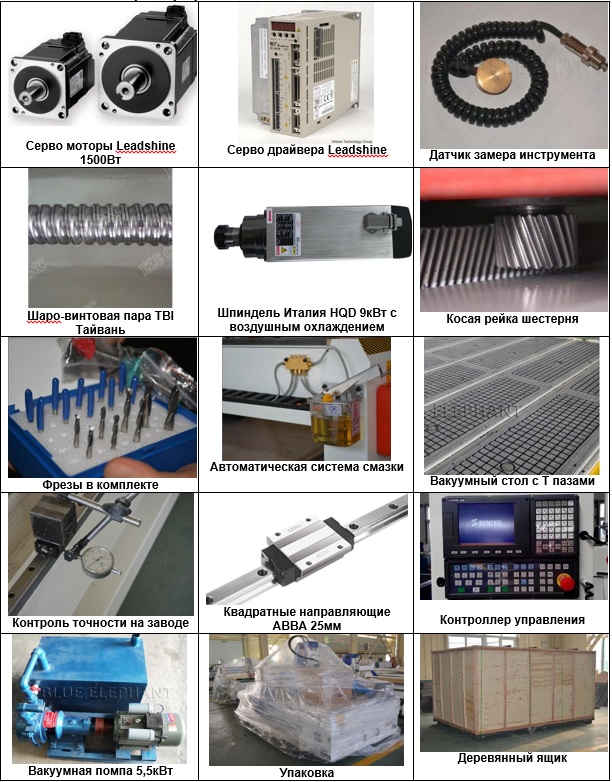

Дополнительные фотографии:

Образцы выполняемых работ
