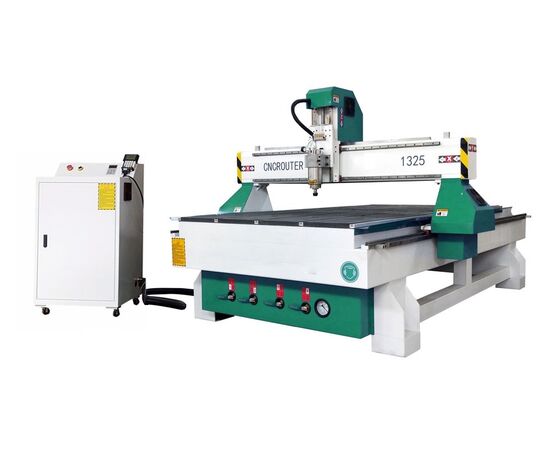

Фрезерно-гравировальный станок STD1325VS

Фрезерно-гравировальный станок STD1325VS это станок профессиональной серии. Данный станок предназначен для раскроя и гравировки на различных материалах в формате 2D и 3D.

• На данном станке установлен шпиндель с водяным охлаждением мощностью 5,5кВт фирмы HQD (по качеству и сроку службы данный шпиндель не уступает своим Итальянским и Американским аналогам). Станок с таким шпинделем способен обрабатывать большинство жестких материалов такие как дерево (натуральное, МДФ, ДСП и тд.), пластики (акрил, ПВХ, PVC, оргстекло и тд.) мягкий металл (алюминий, латунь и тд.) а также многое другое.
• Рабочий стол специально спроектирован для крепления тяжелых материалов посредством вакуума и Т-образными струбцинами для небольших деталей. На станке используется вакуумная водокольцевая помпа мощностью 5,5кВт. Стол имеет 6 вакуумных секций для удобства расположения материала.
• Максимальная толщина обрабатываемого материала составляет 250мм, это более чем достаточная высота подъема шпинделя для решения большинства производственных задач.
• Благодаря специальной автоматической системе смазки линейных подшипников обслуживание станка становится простым и не требует специальных навыков оператора.
• На гравере установлен частотный преобразователь для управления шпинделем фирмы Fuling мощностью 5,7кВт, фирма Fuling одна из самых лучших фирм производителей инверторов и систем управления ЧПУ на территории Китая.
• Станок управляется посредством профессионального программно-аппаратного комплекса DSP NK105 с пультом управления и возможностью подключения к компьютеру через порт USB.
• На гравере используются 4 серво-гибридных мотора марки Leadshine это достаточно мощные и надежные моторы работают они в совокупности с драйверами управления Leadshine H2-758.
• В качестве направляющих на станке установлены квадратные рельсы тайваньской фирмы HIWIN размером 20мм, данные направляющие имеют высокую точность, способны работать на высоких скоростях и практически не издают шумов.
• В стандартной комплектации гравер имеет сенсорный датчик для замера длинны инструмента.
• На станке используются концевые датчики японской фирмы OMRON.
• Проводка в станке используется Шанхайской фирмы Cardiff, она изготовлена из огнестойкого материала с защитой от статики и магнитных воздействий из вне. Способная выдержать до 300000 сгибаний и разгибаний, это очень долгий срок службы.
• Проводка в кабинете управления используется от знаменитой компании Schneider electric.
• Станок можно использовать в мебельном, рекламном, модельном производствах и т.п. Для изготовления простых и сложных элементов из различных материалов в 2 и 3 плоскостях.

Особенности оборудования:

1. CE сертификат
2. Рабочее напряжение: 380В ,AC50Гц
3. Рабочая область:1300mm*2500mm*250mm
4. Рама изготовлена из квадратного стального профиля
5. На осях X и Y используется рейка шестерня для высокой скорости и точности
6. На оси Z используется червячный механизм
7. Высокоточные квадратные направляющие на осях X,Y,Z
8. Система серво-гибридных моторов с контроллерами Leadshine H2-758
9. Шпиндель 5.5кВт с водяным охлаждением
10. Вакуумный стол с T пазами
11. Отдельный шкаф для электроники
12. ARTCAM в комплекте
13. Программно-аппаратный комплекс Weihong NK105 с пультом
14. Система пылеулавливания 2,2кВт
15. Система автоматической смазки для осей X,Y,Z
16. Размеры используемых цанг 3.175-12.7мм
17. В комплекте 8 фрез
18. Дополнительные инструменты для обслуживания в комплекте
19. Поворотная ось настольного типа с областью обработки 125х2500мм (см. Фото)
