Импульсный блок питания S-200-12 — сетевой AC/DC источник питания мощностью до 200 Вт со стабилизированным выходным напряжением 12 В DC и максимальным выходным током 16,5 А. Модель предназначена для питания светодиодного оборудования, LED-лент, световых модулей, систем видеонаблюдения, рекламных конструкций, контроллеров, автоматики и другого оборудования, которому требуется стабильное постоянное напряжение 12 В.

Компактный металлический корпус размером 198 × 98 × 42 мм позволяет удобно устанавливать блок питания в электрических шкафах, корпусах оборудования, рекламных конструкциях и других местах с ограниченным монтажным пространством.

По данным китайских поставщиков, S-200-12 выпускается как стандартный импульсный источник питания с ШИМ-регулированием (PWM), клеммным подключением и встроенными функциями защиты. Китайские предложения для этой модели указывают выход 12 В и ток порядка 16,5–16,7 А, номинальную мощность 200 Вт и размеры 198/199 × 98 × 42 мм.

Основные преимущества

• Выходная мощность — до 200 Вт.
• Стабилизированное напряжение 12 В DC.
• Выходной ток — до 16,5 А.
• Компактный корпус 198 × 98 × 42 мм.
• Импульсная технология преобразования AC/DC.
• ШИМ-регулирование для стабилизации выходного напряжения.
• Клеммное подключение входа и выхода.
• Регулировка выходного напряжения предусмотрена в ряде исполнений S-200-12.
• Встроенная защита от короткого замыкания, перегрузки и перенапряжения.
• Металлический корпус способствует отводу тепла и механической защите компонентов.
• Подходит для непрерывного питания различных низковольтных устройств при соблюдении условий эксплуатации.
• Производится китайскими компаниями, специализирующимися на AC/DC импульсных источниках питания.

Где применяется

Блок питания S-200-12 12 В 200 Вт подходит для различных систем и оборудования, использующих стабилизированное постоянное напряжение 12 В.

Светодиодное освещение

Модель может применяться для питания:

• светодиодных лент 12 В;
• LED-модулей;
• световых коробов;
• рекламных вывесок;
• подсветки витрин;
• интерьерного и декоративного освещения;
• светодиодных панелей и отдельных LED-светильников.

При выборе блока питания для LED-ленты рекомендуется учитывать фактическую потребляемую мощность нагрузки и оставлять запас по мощности, чтобы источник питания не работал постоянно на предельной нагрузке.

Системы видеонаблюдения

S-200-12 может использоваться как централизованный источник питания для совместимого оборудования видеонаблюдения с напряжением 12 В, включая отдельные камеры, вспомогательные устройства и другие DC-потребители.

Автоматика и электроника

Блок питания подходит для оборудования, контроллеров, реле, автоматики, небольших электронных систем и других устройств, рассчитанных на питание от 12 В постоянного тока.

Рекламное оборудование

Мощности 200 Вт достаточно для питания групп LED-модулей и элементов рекламных конструкций при условии соответствия их суммарного потребления характеристикам источника питания.

Примечание по характеристикам: китайские карточки S-200-12 содержат несколько вариантов исполнения. Например, одни поставщики указывают вход AC 90–264 В и КПД около 80–87%, другие — AC 110/220 В с переключением; также встречаются варианты с вентилятором и естественным охлаждением. Поэтому эти параметры следует проверять по маркировке и техническому паспорту конкретной партии.

Электрические параметры

Номинальная выходная мощность составляет 200 Вт, а выходное напряжение — 12 В постоянного тока. При максимальном токе 16,5 А произведение напряжения и тока составляет около 198 Вт, что соответствует распространённому для данной серии обозначению «200 Вт». Китайские каталоги также встречаются с указанием 16,67 А для модели S-200-12.

В зависимости от конкретной модификации диапазон входного напряжения может составлять 85–132 / 170–264 В AC с выбором диапазона переключателем либо 90–264 В AC. Частота сети обычно находится в диапазоне 47–63 Гц.

Для отдельных исполнений китайские производители заявляют низкий уровень пульсаций и шума порядка 100–150 мВ p-p, а также регулировку выходного напряжения.

Система защиты

S-200-12 оснащается базовым комплексом защит, необходимым для эксплуатации импульсного источника питания:

Защита от короткого замыкания. При возникновении короткого замыкания источник питания ограничивает выходной ток или переходит в защитный режим. После устранения неисправности некоторые исполнения автоматически восстанавливают работу.

Защита от перегрузки. При превышении допустимой нагрузки блок питания переходит в защитный режим. В документации на распространённые исполнения S-200-12 порог защиты указывается примерно в диапазоне 105–150% от номинальной мощности.

Защита от перенапряжения. При выходе напряжения за установленный предел активируется защита, предотвращающая продолжительную подачу повышенного напряжения на подключённое оборудование.

Конструкция и монтаж

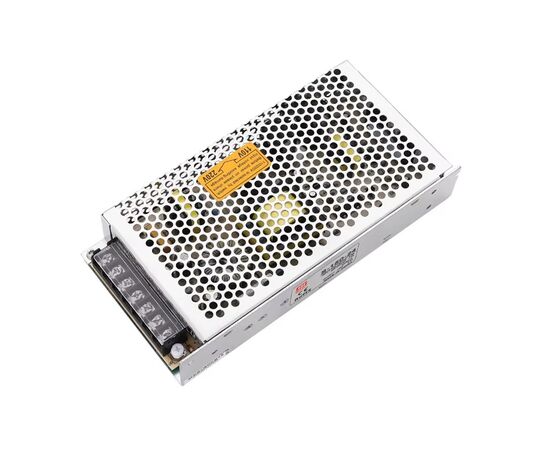

Корпус S-200-12 выполнен в компактном форм-факторе, характерном для промышленных импульсных блоков питания. Размеры конкретного исполнения составляют около 198 × 98 × 42 мм. Китайские поставщики указывают металлический корпус и клеммное подключение.

Благодаря небольшой толщине корпус удобно размещать:

• внутри электрических шкафов;
• в рекламных конструкциях;
• в корпусах оборудования;
• рядом с LED-контроллерами;
• в системах освещения;
• в монтажных нишах;
• в автоматизированных системах.

При монтаже необходимо обеспечить достаточную вентиляцию и не перекрывать вентиляционные отверстия корпуса. Не следует устанавливать блок питания в местах с воздействием воды или конденсата, если конкретное исполнение не предназначено для такой эксплуатации.

Совместимость с нагрузкой

S-200-12 рассчитан на оборудование с входным напряжением 12 В DC. Максимальный ток нагрузки — около 16,5 А, а номинальная мощность — 200 Вт.

Для расчёта совместимости используется формула:

P = U × I

Для данного блока:

12 В × 16,5 А ≈ 198 Вт

Поэтому перед подключением необходимо убедиться, что суммарная мощность оборудования не превышает допустимую мощность источника питания.

Для LED-оборудования особенно важно учитывать не только номинальное напряжение 12 В, но и суммарную потребляемую мощность всех подключённых светодиодных модулей или участков LED-ленты.

Почему выбирают S-200-12

S-200-12 относится к распространённому формату промышленных импульсных блоков питания класса 200 Вт. Модель сочетает компактные размеры, высокий для данного форм-фактора выходной ток и удобное клеммное подключение.

Блок питания можно использовать как источник стабилизированного напряжения 12 В для светотехнических, рекламных, электронных и автоматизированных систем.

Китайские поставщики указывают применение данной модели для LED-освещения, LED-лент, рекламных конструкций, CCTV, промышленного оборудования и различных электронных устройств.

Важная информация перед покупкой

Модель S-200-12 выпускается несколькими китайскими производителями и в нескольких конструктивных вариантах. Поэтому маркировка S-200-12 сама по себе не гарантирует абсолютно идентичные параметры всех производителей.
